配備
數量

1

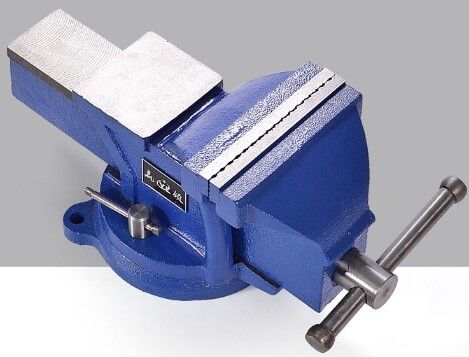

臺虎鉗

鉗口寬度：≥ 150 mm （ 6 寸）

臺

40

2

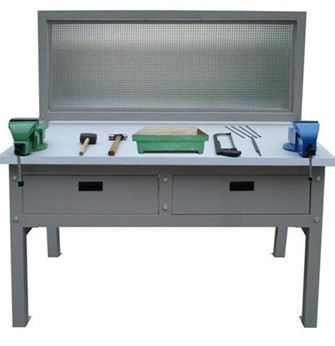

鉗工工作臺

1. 工作臺

實訓臺為鐵質材料，桌面為木質材料，且有橡膠墊一塊附于桌面上，保護操作臺面。整體結構堅固，造型美觀大方。實訓臺設有兩個抽屜（帶鎖）分別用于放置工具及資料等。

2. 防護網

采用框架式結構，結構緊湊、牢固、美觀大方，即可起實訓操作時的防護作用，又可掛置機械圖紙。

3. 規格 :1500*700*800mm

工位

40

3

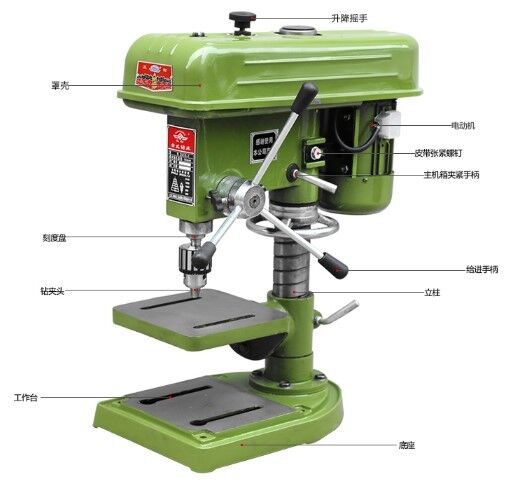

臺鉆

最大鉆孔直徑：≥ 16 mm

立柱直徑： 62 mm

主軸行程： 80 mm

主軸中心線至立柱表面距離： 200 mm

主軸端至工作臺： 280 mm

主軸轉速范圍： 280—3100rpm

電機機功率： 500w

臺

5

4

搖臂鉆床

鉆孔 直徑 mm 32

主軸端面至工作臺距離 mm 220-980

主軸中心至立柱母線距離 mm 260-900/1000

主軸行程 mm 120

主軸錐孔（莫氏） 4

主軸轉速范圍 r.p.m 108 、 162 、 262 、 398 、 665 、 1000

主軸轉速級數 6

主軸進給量范圍 r.p.m -

主軸進給量級數 -

搖臂回轉角度 ° 360

主電機功率 kw 1.5-2.2

升降電機功率 kw 0.75

機床重量 kg 800

外形尺寸 mm 1235 × 700 × 1780

平口鉗： 250mm

鉆夾頭 1 個

臺

1

5

劃線平板

可用作平面度，直線度等形位公差測量基準，可用于零件劃線研磨加工，設備安裝等。

1. 平板規格：≥ 500 mm × 500 mm ；

2. 工作面硬度： 170 ～ 240 HB ；

3. 平板精度等級： 2 級

塊

40

6

劃線方箱

能夠進行零部件的平度、垂直度等的檢驗和劃線等。

1. 方箱規格：≥ 200 mm × 200 mm × 200 mm ；

2. 工作面的平面度：≥ 0 級；

3. 工作面的垂直度、平行度及 V 型槽對底面和

側面的平行度：≥ 1 級

個

40

7

配套 輔具、工具、量具

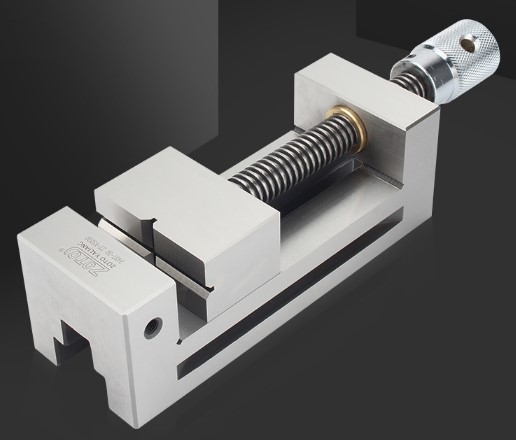

臺鉆用平口鉗

產品品牌： ZOTO/ 亞亮

產品產地：中國 /China

產品名稱：精密型手動平口鉗

產品型號： VSD20/2 英寸

產品材質：鑄鋼 SK3

產品精度： 0.005mm

鉗口硬度： HRC58-HRC62

產品工藝：整體研磨 / 表面處理

平行度 :0.005mm/100mm

垂直度： 0.005mm

臺

5
